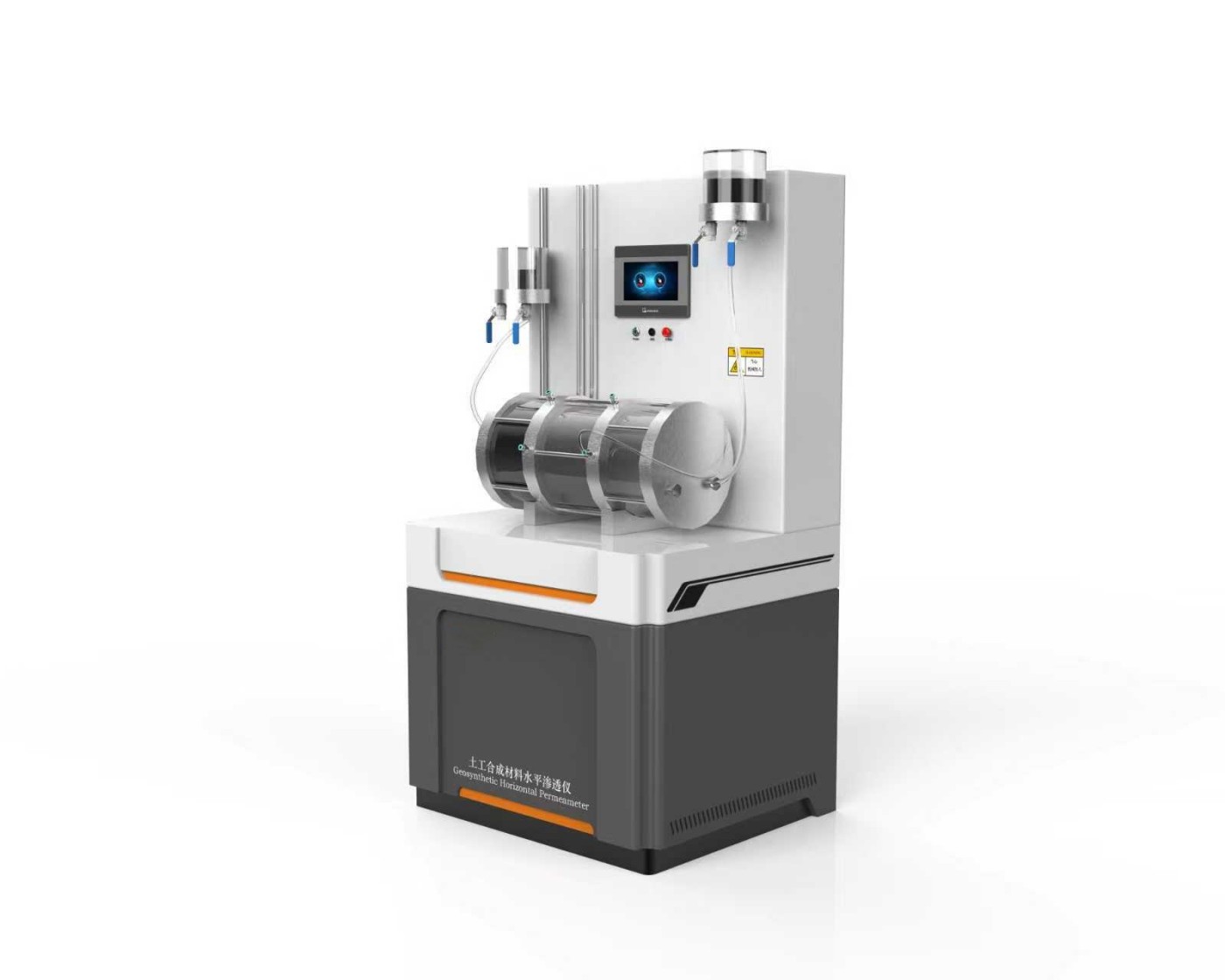

土工合成材料水平滲透儀通過模擬實際工程中的水流條件，測量材料在水平方向上的滲透係數和導水率，評估其排水性能。該設備依據國家標準（如GB/T17633-2019、SL/T235-9-2012）和國際標準（如ISO/FDIS12958-1998）研發，是土工材料檢測領域的關鍵設備。

一、原理

常水頭滲透法：

在固定水頭差（常水頭）條件下，水流通過土工合成材料試樣，測量單位時間內滲出的水量，結合試樣尺寸和水力梯度，計算水平滲透係數和導水率。

法向壓力模擬：

通過加荷裝置對試樣施加垂直壓力，模擬實際工程中的覆蓋層壓力，測試材料在不同壓力下的滲透性能。

二、特點

自動化與精度：

自動恒溫係統，減少環境幹擾。

微機控製，實時顯示數據動態曲線，支持打印報表。

高精度傳感器，確保測量準確性。

功能擴展性：

可遠程操作和數據上傳，便於實驗管理。

支持多級法向壓力測試，適應不同工程需求。

三、應用領域

水利工程：

用於堤壩、水庫、河道等工程的土工織物排水性能檢測，評估其防止滲透破壞的能力。

交通工程：

在公路、鐵路路基中，測試土工合成材料的排水效果，確保路基穩定性。

環境工程：

垃圾填埋場、尾礦庫等場景中，評估土工膜和排水板的防滲與導水性能。

建築材料研發：

為新型土工合成材料的開發提供性能數據，優化材料結構。

四、操作流程

試樣準備：

裁剪順機向和橫機向試樣各3塊，薄試樣需多層疊加。

安裝與飽和：

將試樣裝入滲透儀，施加2-5kPa壓力使其就位，注入脫氣水排走氣泡。

調節水力梯度：

根據現場條件選擇水力梯度，調節上下遊水位。

數據采集：

測量15分鍾內滲出的水量，記錄水溫，重複3次取平均值。

壓力遞增測試：

逐級增加法向壓力，重複滲透測試。
